• Uno de los métodos más efectivos para lograr esto en situaciones donde el diseño de la vía no es recto, es el método de triangulación.

Este método se utiliza especialmente en vías curvas, donde la imposibilidad de trazar una línea base recta complica la acotación de los puntos de medida.

Método de fijación topográfica por triangulación – NBI S.A.S.

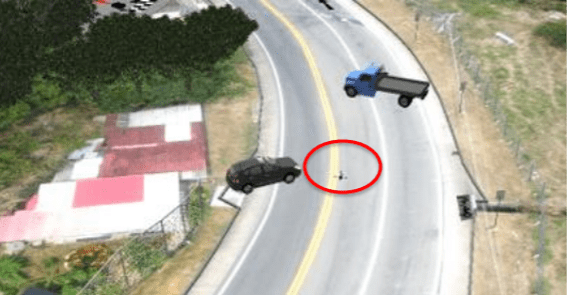

Recreación accidente de tránsito en curva

¿En qué consiste el método de triangulación?

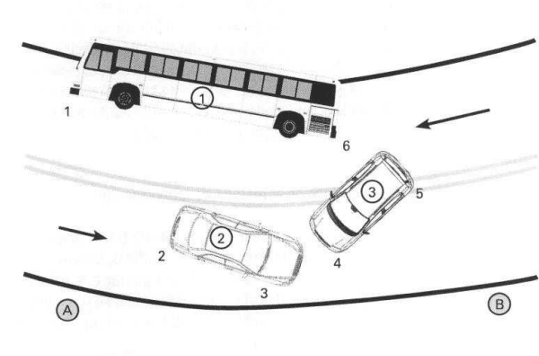

  • Consiste en ubicar un punto de medida que esté debidamente acotado a dos puntos de referencia, denominados “A” y “B”.
  • Estos puntos, al unirse, forman un triángulo perfecto que permite la ubicación precisa del punto de interés.
  • La clave es que estos puntos de referencia deben abarcar toda el área del accidente o del lugar de los hechos para asegurar la cobertura completa del área investigada.

ATENCIÓN:

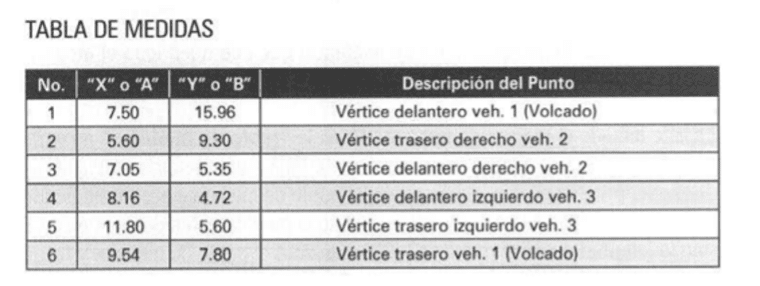

  • La utilización de la “tabla de medidas” es una herramienta esencial en este método.

  • Aunque esta tabla no varía mucho respecto a las coordenadas cartesianas, su diseño facilita la numeración y registro de los puntos de medida
  • En lugar de registrar medidas en el eje “X” y “Y” tradicionales, se registra la longitud desde el punto de referencia “A” al punto de medida y luego desde este punto al punto de referencia “B”.
Método de fijación topográfica por triangulación – NBI S.A.S.
  • En la práctica, he encontrado que este método no solo mejora la precisión en la recolección de datos, sino que también facilita la reconstrucción de accidentes en vías curvas.
  • En casos donde el diseño de la vía presenta curvas pronunciadas, el método de triangulación proporciona un enfoque estructurado y confiable para mapear el área de impacto y los vehículos involucrados.

A través de mi experiencia en investigaciones de accidentes, he aprendido que la correcta aplicación de métodos como la triangulación es vital para obtener resultados precisos y defendibles. Esta metodología no solo aporta claridad a la investigación, sino que también asegura que todas las partes involucradas comprendan la disposición exacta de los eventos que llevaron al accidente.

Método de fijación topográfica por triangulación – NBI S.A.S.

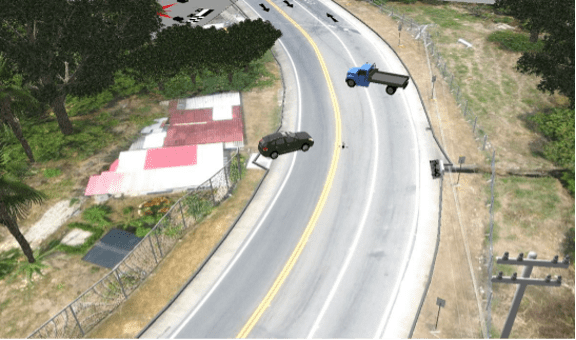

Fijación hecha por NBI S.A.S
Método de fijación topográfica por triangulación – NBI S.A.S.
Fijación hecha por autoridad competente

En conclusión, el método de fijación topográfica mediante triangulación es una herramienta indispensable en la investigación de accidentes en vías curvas. Su correcta aplicación asegura la precisión en la recolección de datos y facilita una reconstrucción clara y detallada de los eventos. Este enfoque sistemático y meticuloso es, sin duda, un pilar en la búsqueda de la verdad en incidentes de tránsito.

Kevin Palacio, abogado, perito y gerente de NBI S.A.SKevin Palacio
  • Método de fijación topográfica por triangulación – NBI S.A.S.
  • Método de fijación topográfica por triangulación – NBI S.A.S.

Esta información está respaldada por el material visual proporcionado en la tabla de medidas y el diagrama de un accidente en una vía curva. La tabla de medidas proporciona datos claros y específicos sobre los puntos de referencia y su relación con los vehículos involucrados, lo que respalda la importancia de este método en la práctica real.

Cuándo usar el método de fijación topográfica por triangulación

El método de triangulación se usa cuando la vía es curva o no permite trazar una línea base recta. Cada punto de interés (posición de los vehículos, huellas, restos) se ubica midiendo su distancia a dos puntos de referencia fijos, lo que forma un triángulo que permite reconstruir su posición exacta en un plano.

Es más preciso que medir “a ojo” y deja un registro verificable para el proceso.

Ventajas del método de fijación topográfica por triangulación

  • Funciona en curvas, glorietas e intersecciones irregulares.
  • Permite rehacer el plano tiempo después del accidente.
  • Hace posible verificar o desvirtuar el croquis del IPAT.

Hoy se complementa con estación total y drones dentro del peritaje topográfico. Conoce también los demás métodos de fijación topográfica.

Preguntas frecuentes sobre el método de triangulación

¿Qué es la triangulación en accidentes de tránsito?

Un método para ubicar cada evidencia midiendo su distancia a dos puntos fijos, ideal en vías curvas.
